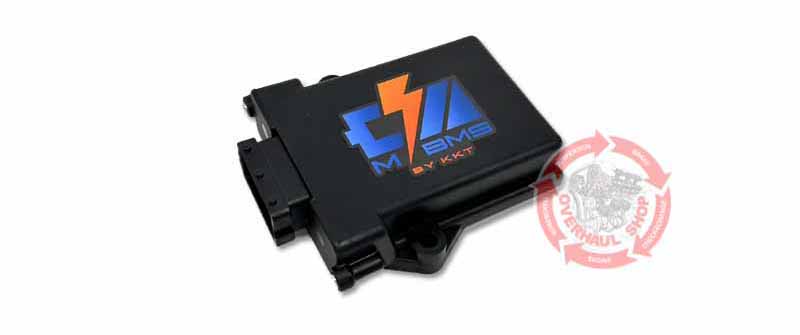

| External
Hybrid Battery BMS |
| อุปกรณ์เสริมการทำงานของแบตเตอรี่ไฮบริด |
..................อุปกรณ์เสริมเพื่อช่วยแก้ปัญหาการแจ้งเตือน
Check Hybrid System จากสาเหตุ แบตเตอรี่
ไฮบริด เสื่อมสภาพ ให้สามารถใช้งานได้ยาวนานขึ้น
โดยไม่ส่งผลกระทบต่อระบบฯ โดยรวม
|
| |
|
External
Hybrid Battery BMS |
| |
| |
| หลักการทำงานของ
Toyota Hybrid Battery BMS |
| |
..................Toyota
Hybrid Battery BMS มีหน้าที่ในการ ควบคุม
ตรวจสอบ การทำงานของเซลล์แบตเตอรี่ทุกๆ
เซลล์ (ในรถ Toyota Camry จะประกอบด้วยเซลล์แบตเตอรี่
จำนวน 34 เซลล์) ให้มีความปลอดภัยในค่ามาตรฐานตายตัวที่สูงมาก
(ไม่สามารถปรับแต่งการทำงานได้) |
| ..................เมื่อ
BMS ตรวจพบว่ามีเซลล์แบตเตอรี่เซลล์ใดมีค่าแรงดันที่ต่ำกว่าค่ามาตรฐานที่กำหนดไว้ก็จะแจ้งให้
ECU ทราบ และตัดการทำงานของแบตเตอรี่ทำให้เกิดการแจ้งเตือน
Check Hybrid System ตามผังการทำงานโดยย่อ
ตามรูปที่ 1 |
| |
|
รูปที่
1 |
| |
|
| หลักการทำงานของ
External Hybrid Battery BMS |
| |
..................External
Hybrid Battery BMS มีหน้าที่ประสานการทำงานระหว่าง
BMS และ ECU ของเดิม เพื่อให้ได้ประสิทธิภาพการใช้งานสูงสุด
โดยการปรับแต่ง และชดเชย ค่าพลังงานในแต่ละเซลล์โดยอัตโนมัติ
อย่างละเอียดให้อยู่ในค่ามาตรฐานตลอดเวลา

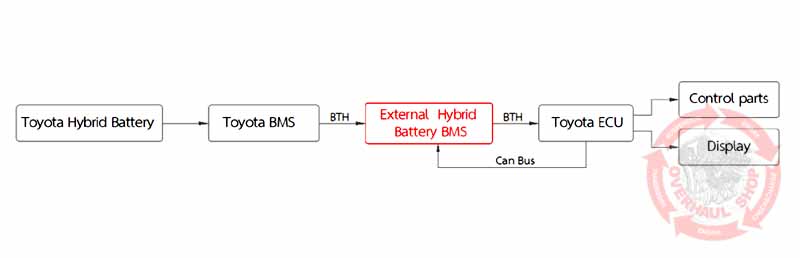

ตามผังการทำงานโดยย่อ ตามรูปที่ 2 |
| |
|
รูปที่
2 |
| |
| |
| การทำงานโดยทั่วไปของ
Hybrid Battery BMS ดังนี้ |
| ............... |
- |
ป้องกันการชาร์จประจุไฟเกิน
(Overcharge Protection) |
| |
- |
ป้องกันการใช้งานต่ำกว่าจุดใช้งานของแบตเตอรี่
(Over-discharge Protection) |
| |
- |
ป้องกันกระแสไฟเกิน
(Overcurrent Protection) |
| |
- |
ป้องกันแบตเตอรี่ไม่ให้อุณภูมิสูงเกินค่าที่กำหนด
(Overheat Protection, NTC) |
| |
- |
ป้องกันการลัดวงจร
(Short Circuit Protection) |
| |
- |
ตรวจวัดอุณหภูมิและการเปลี่ยนแปลงของแบตเตอรี่
(Temperature sensing) |
| |
- |
ตรวจวัดระดับแรงดัน
และบาลานซ์เซลล์ (Cell monitoring &
balancing) |
| |
- |
มีการสื่อสารร่วมกับอุปกรณ์ที่เกี่ยวข้อง
(Communication interface) |
| |
- |
มีระบบจัดการพลังงาน
เพิ่มประสิทธิภาพให้กับแบตเตอรี่ (Performance
Optimization) |
| |
- |
มีระบบตรวจสอบตัวเอง
(Health monitoring and Diagnostic) |
| |
- |
สามารถแสดงสถานะของระดับพลังงานได้
(Power Gauge) |
| |
- |
มีโปรแกรมปรับแต่งอย่างละเอียด
(Software Customization) |
| |
|
|
|
| |
| |
| โปรแกรมปรับแต่ง
(Software Customization) |
| |
|

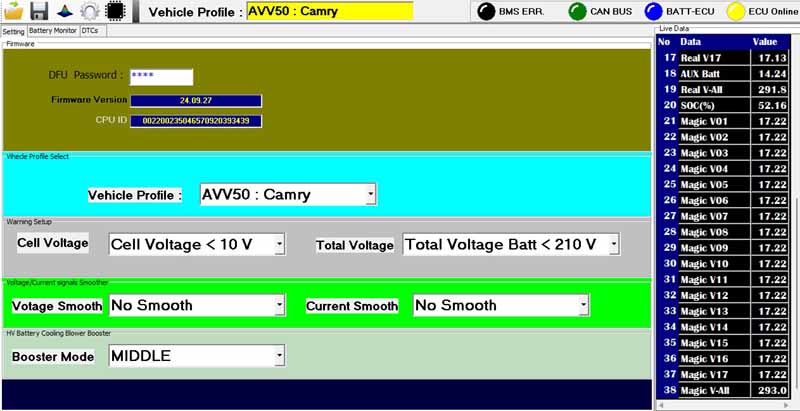

Setting |
| |
|

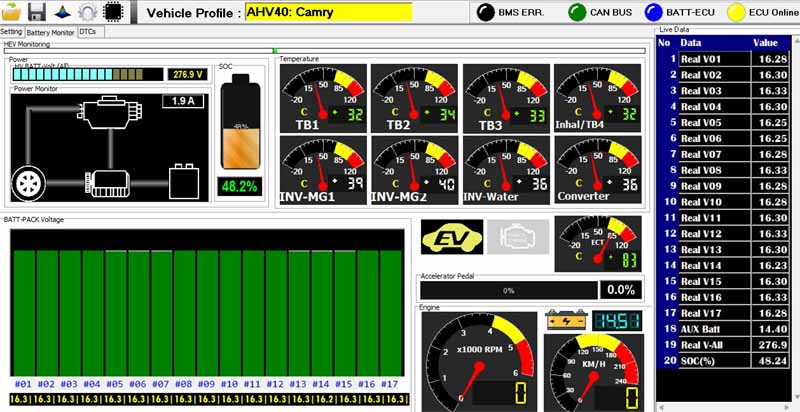

Display |
| |
| |
| ผลการทดสอบและการทดลองใช้งาน |
..................เพื่อให้เกิดความมั่นใจในการใช้งาน
ทางร้านฯ จึงได้ทำการติดตั้ง External Hybrid
Battery BMS ในรถ Toyota Camry AXVH71R
Toyota Camry AVV50 และ Toyota Camry AHV40
ของทางร้านฯ แล้วทำการทดสอบดังนี้
| ............... |
1.
Toyota Camry AXVH71R |
| |
|
1.1
ติดตั้งเพื่อทดสอบกับแบตเตอรี่ใหม่ |
| |
2.
Toyota Camry AVV50 และ Toyota Camry
AHV40 |
| |
|
2.1 ติดตั้งเพื่อทดสอบกับแบตเตอรี่เดิมที่มีการแจ้งเตือน
Check Hybrid System |
| |
|
2.2 ติดตั้งเพื่อทดสอบกับแบตเตอรี่เดิมที่ทำการฟื้นฟูประสิทธิภาพ
(ไม่ผ่านการคัดแยก) |
| |
|
2.3 ติดตั้งเพื่อทดสอบกับแบตเตอรี่เดิมที่ผ่านการคัดแยกและฟื้นฟูประสิทธิภาพแล้ว
(Rebuilt) |
..................จากการทดสอบและการใช้งานของทางร้านฯ
ปรากฎว่าใช้งานได้ดี จึงได้แนะนำให้เป็นทางเลือกของลูกค้า
ซึ่งก็ได้รับความสนใจเป็นอย่างมาก หลังจากการติดตั้งและใช้งานของทางร้านฯ
และท่านลูกค้า ก็พอสรุปการใช้งานและประสิทธิภาพได้ดังนี้
|
| ............... |
|
| |
ตามข้อ 1.1
ที่เห็นได้ชัดเจน คือ การประหยัดน้ำมันเชื้อเพลิง
(ขึ้นอยู่กับการตั้งค่าโปรแกรม) ส่วนเรื่องอายุการใช้งานยังไม่มีข้อมูล |
| |
|
| |
ตามข้อ 2.1
ใช้งานได้ไม่ดี ใช้งานได้ไม่นานก็มีการแจ้งเตือน
Check Hybrid System อีก เนื่องจากแบตเตอรี่บางเซลล์เสื่อมเกินค่าที่กล่องฯ
จะทำงานได้ |
| |
|
| |
ตามข้อ 2.2
ใช้งานได้นานกว่าข้อ 2.1 เนื่องจากแบตเตอรี่แต่ละเซลล์เสื่อมไม่เท่ากัน
การบาลานซ์และฟื้นฟูเซลล์ จะมีผลในระยะสั้นๆ
เท่านั้น เซลล์ที่เสื่อมเกินกว่าค่าที่กล่องฯ
รับได้ก็จะกลับมาสร้างปัญหาอีก |
| |
|
| |
ตามข้อ 2.3
ใช้งานได้ดีมากเนื่องจากแบตเตอรี่ที่นำมาใช้เป็นแบตเตอรี่ที่ผ่านการบาลานซ์และการฟื้นฟูเซลล์
แล้วนำมาคัดกรองเอาเซลล์ที่มีค่าใกล้เคียงกันมาใช้งาน
สำหรับประสิทธิภาพและความประหยัดเชื้อเพลิง
ขึ้นอยู่กับเกรดของแบตเตอรี่ที่นำมาใช้ |
|
| |
| |
| 3. ความคุ้มค่าของ
External Hybrid Battery BMS |
..................จากประสบการณ์ตรงของการใช้รถยนต์
Toyota Camry Hybrid รวมถึงการซ่อมทำ โดยส่วนตัวแล้วคิดว่า
External Hybrid Battery BMS เป็นอุปกรณ์ทางเลือกที่มีความ
คุ้มค่า น่าใช้ มีอายุการใช้งานและประสิทธิภาพที่ไม่ต่างจากแบตเตอรี่ใหม่มากนักเมื่อเทียบกับการที่จะต้องเปลี่ยนแบตเตอรี่ใหม่
|
| |
| 4. ราคา External
Hybrid Battery BMS |
| |
4.1 |
กล่อง External Hybrid
Battery BMS + เซลล์แบตเตอรี่ เกรด
A พร้อมติดตั้ง |
|
25,000.- |
|
| ***เซลล์แบตเตอรี่
ผ่านการคัดแยกและฟื้นฟูประสิทธิภาพแล้ว*** |
| 5. การรับประกัน
External Hybrid Battery BMS |
| ......5.1
External Hybrid Battery BMS + เซลล์แบตเตอรี่
เกรด A รับประกัน (P0A80
Code) 1 ปี หรือ 20,000 กม. |
| .... |
| หมายเหตุ |
| ทางร้านฯ มีแบตเตอรี่สำหรับรถ
Hybrid ทุกค่าย ทุกรุ่น จำหน่ายพร้อมติดตั้ง |
| |
